KYN61-40.5(Z)金属铠装封闭移开式开关设备,用于40.5kV三相交流50Hz系统中作为接受和分配电能。广泛服务于电力工程、钢铁冶金、石油化工、轨道交通运输、能源水利、新能源等领域;畅销国内30多个省(直辖市、自治区)。
样本下载
KYN61-40.5开关柜完全金属铠装及金属封闭结构;
开关柜各隔室之间各自独立;
KYN61-40.5在绝缘设计方面,开关柜各电极和绝缘件除*足够的空气距离和爬电距离外,还从元件布置和构件形状等方面经过优化设计改善了电场分布,*高可靠的绝缘性能;
采用新型带自锁活门机构,活门系统采用折叠打开方式,可有效增大活门行程,使手车在工作位置时可远离地电位,提高绝缘可靠性。另外手车在试验位置时,接地的金属活门可将触头盒完全封闭,同时带机械锁定装置,避免人员在检修时触及带电体和绝缘体的悬浮电位。活门系统复位采用重力配重和弹簧复位方式进行,可靠性高,操作力小,运动灵活;
KYN61-40.5开关柜配用全新型复合绝缘真空断路器,并具有良好的互换性;
KYN61-40.5断路器采用落地式结构,手车中装有丝杠推进机构,可轻松移动手车,并防止误操作而损坏推进机构;
KYN61-40.5开关柜可在柜门关闭的情况下进行断路器分合、推进/移出,接地开关分合等;
可靠的五防连锁装置,有效防止误操作和误入带电间隔;
KYN61-40.5开关柜壳体严密封闭,可防止污秽物及小动物进入;
KYN61-40.5开关柜装配自动化生产线,绿色环保。

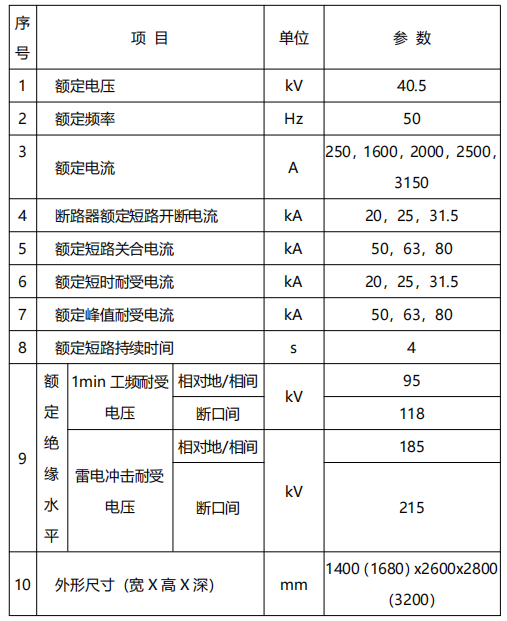

主要技术参数:
序号 |
项 目 |
单位 |
参 数 |
||
1 |
额定电压 |
kV |
40.5 |
||
2 |
额定频率 |
Hz |
50 |
||
3 |
额定电流 |
A |
250,1600,2000,2500,3150 |
||
4 |
断路器额定短路开断电流 |
kA |
20,25,31.5 |
||
5 |
额定短路关合电流 |
kA |
50,63,80 |
||
6 |
额定短时耐受电流 |
kA |
20,25,31.5 |
||
7 |
额定峰值耐受电流 |
kA |
50,63,80 |
||
8 |
额定短路持续时间 |
s |
4 |
||
9 |
额定 绝缘 水平 |
1min工频耐受电压 |
相对地/相间 |
kV |
95 |
断口间 |
118 |
||||
雷电冲击耐受电压 |
相对地/相间 |
kV |
185 |
||
断口间 |
215 |
||||
10 |
外形尺寸(宽X高X深) |
mm |
1400(1680)x2600x2800(3200) |
